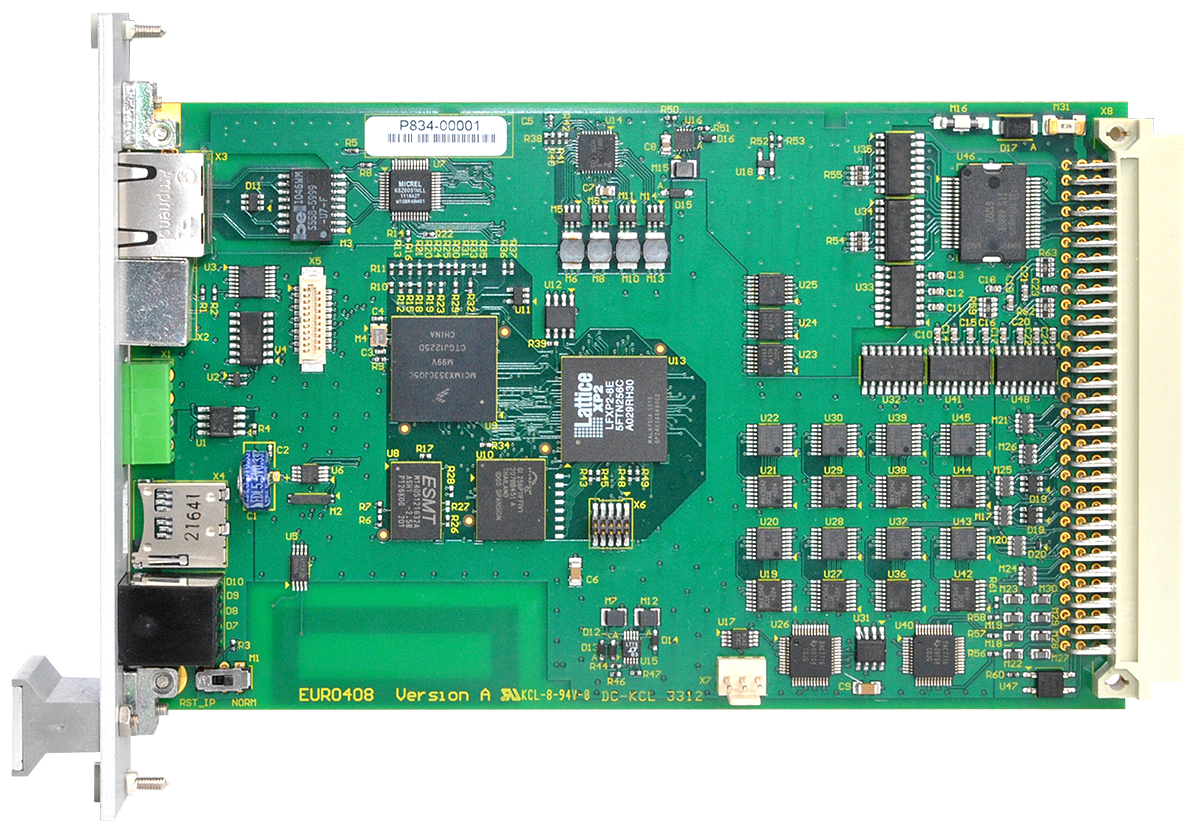

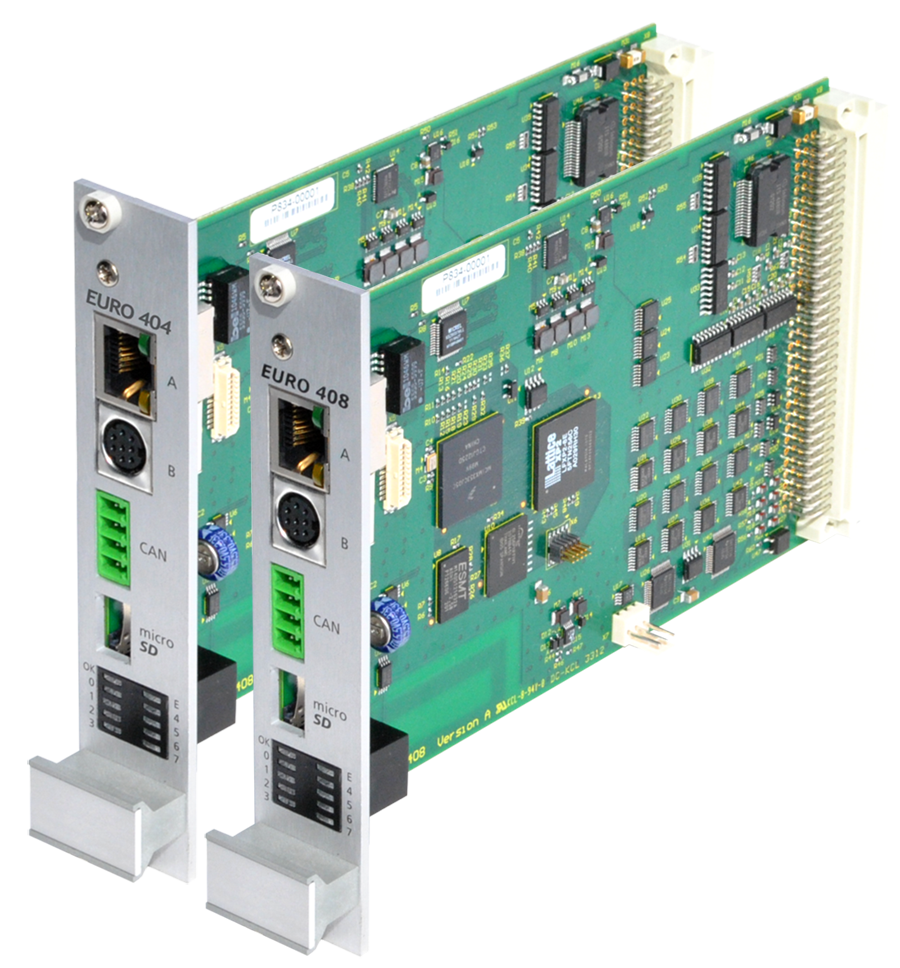

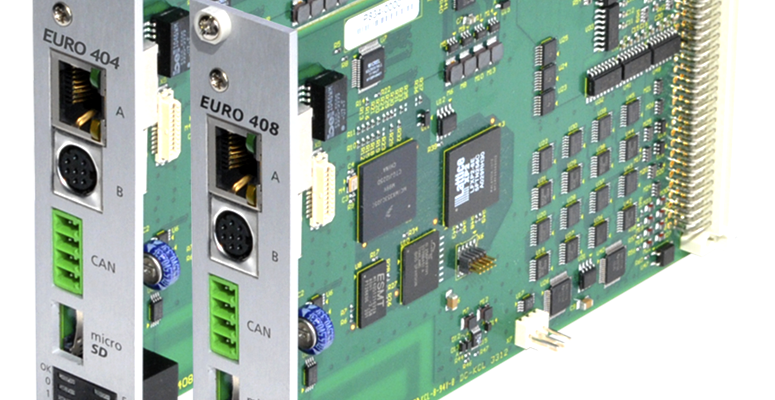

P831 (Euro404) | P832 (Euro404伺服) | P833 (Euro408) | P834 (Euro408伺服) Euro404和Euro408运动控制器是为OEM机器制造商提供的功能强大且非常经济的运动控制方案,是一款欧式结构的独立式运动控制器。
灵活的轴接口可以通过软件配置为反馈轴或脉冲输出。当配置为脉冲输出时,轴接口可用于控制步进或伺服驱动,同时也可以配置为模拟量编码器输出。
当被配置为反馈轴时,支持增量式编码器输入或者是4种常用绝对值编码器SSI、Tamagawa、Endat或Biss中的一种。任意带一个电压输出的反馈都可构成一个闭环伺服。

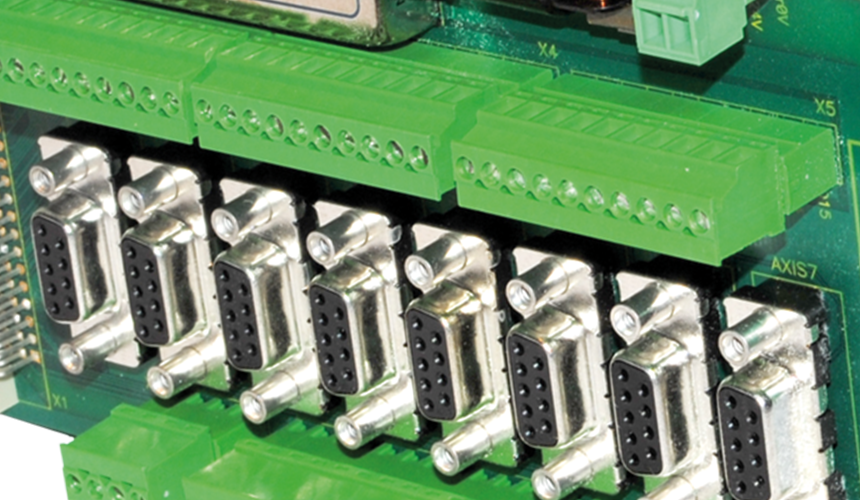

P446转接板可通过8或9针轴端子进行扩展。
Euro404和Euro408控制器都有两种不同的轴配置。所有的模块都具有16轴软件功能。任意没有分配到内置硬件的轴都可用作为虚拟轴。每个轴都可通过编程实现各种运动,如进行直线、圆弧、螺旋线和空间圆弧插补、电子凸轮、主从运动及电子齿轮等运动。
产品 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
描述 | 4轴Eurocard 运动控制器 | 4轴Eurocard 运动控制器 | 8轴Eurocard 运动控制器 | 8轴Eurocard 运动控制器 |
品名 | Euro404 | Euro404 | Euro408 | Euro408 |
型号 | P831 | P832 | P833 | P834 |
状态 | 在售 | 在售 | 在售 | 在售 |
配置 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
轴 0 | 标准 | 扩展+模拟量闭环伺服 | 标准 | 扩展+模拟量闭环伺服 |
轴 1 | 标准 | 扩展+模拟量闭环伺服 | 标准 | 扩展+模拟量闭环伺服 |
轴 2 | 标准 | 扩展+模拟量闭环伺服 | 标准 | 扩展+模拟量闭环伺服 |
轴 3 | 标准 | 扩展+模拟量闭环伺服 | 标准 | 扩展+模拟量闭环伺服 |
轴 4 | 标准 | 扩展+模拟量闭环伺服 | ||
轴 5 | 标准 | 扩展+模拟量闭环伺服 | ||
轴 6 | 标准 | 扩展+模拟量闭环伺服 | ||
轴 7 | 标准 | 扩展+模拟量闭环伺服 |
轴 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
最大轴 | 4 | 4 | 8 | 8 |
最大网络轴 | 0 | 0 | 0 | 0 |
最大虚拟轴 | 16 | 16 | 16 | 16 |
最大离散接线轴 | 4 | 4 | 8 | 8 |
性能 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
核 | 1 | 1 | 1 | 1 |
处理器 | ARM11 | ARM11 | ARM11 | ARM11 |
时钟频率 | 532 MHz | 532 MHz | 532 MHz | 532 MHz |
数学精度 | IEEE 457 双精度 | IEEE 457 双精度 | IEEE 457 双精度 | IEEE 457 双精度 |
位置色标精度 | 64 bit | 64 bit | 64 bit | 64 bit |
执行基准 | 35 行/ms | 35 行/ms | 35 行/ms | 35 行/ms |
实时时钟 | 支持 | 支持 | 支持 | 支持 |
闪存 | 32 x 16000 values | 32 x 16000 values | 32 x 16000 values | 32 x 16000 values |
用户内存 | 8 MB | 8 MB | 8 MB | 8 MB |
Table内存 | 512000 values | 512000 values | 512000 values | 512000 values |
最短预期闪存寿命(正常使用) | 42年 | 42年 | 42年 | 42年 |
最大VR变量 | 4096 | 4096 | 4096 | 4096 |
最大伺服周期 | 2000 µs | 2000 µs | 2000 µs | 2000 µs |
最短伺服周期 | 125 µs | 125 µs | 125 µs | 125 µs |
最大编码器输入频率 | 6.000 MHz | 6.000 MHz | 6.000 MHz | 6.000 MHz |
最大步进输出频率 | 2.000 MHz | 2.000 MHz | 2.000 MHz | 2.000 MHz |
驱动接口 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
辅助轴 | 不支持 | 不支持 | 不支持 | 不支持 |
EtherCAT | 不支持 | 不支持 | 不支持 | 不支持 |
液压系统 | 不支持 | 不支持 | 不支持 | 不支持 |
压电电机 | 不支持 | 不支持 | 不支持 | 不支持 |
松下RTEX | 不支持 | 不支持 | 不支持 | 不支持 |
SERCOS | 不支持 | 不支持 | 不支持 | 不支持 |
伺服 | 不支持 | 支持 | 不支持 | 支持 |
SLM | 不支持 | 不支持 | 不支持 | 不支持 |
步进/脉冲 | 支持 | 支持 | 支持 | 支持 |
通讯 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
Anybus | 不支持 | 不支持 | 不支持 | 不支持 |
蓝牙 | 不支持 | 不支持 | 不支持 | 不支持 |
CANopen | 支持 | 支持 | 支持 | 支持 |
CC-Link | 不支持 | 不支持 | 不支持 | 不支持 |
DeviceNet | 支持 | 支持 | 支持 | 支持 |
Ethernet | 支持 | 支持 | 支持 | 支持 |
EthernetIP | 支持 | 支持 | 支持 | 支持 |
Hostlink | 支持 | 支持 | 支持 | 支持 |
MODBUS-RTU | 支持 | 支持 | 支持 | 支持 |
MODBUS-TCP/IP | 支持 | 支持 | 支持 | 支持 |
Profibus | 不支持 | 不支持 | 不支持 | 不支持 |
ProfiNet | 不支持 | 不支持 | 不支持 | 不支持 |
RS232/RS485 | 支持 | 支持 | 支持 | 支持 |
USB 1.1 | 不支持 | 不支持 | 不支持 | 不支持 |
编码器接口 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
反馈输入 | 支持 | 支持 | 支持 | 支持 |
增量式 (A+B)输出 | 支持 | 支持 | 支持 | 支持 |
脉冲方向输出 | 支持 | 支持 | 支持 | 支持 |
参考输入 | 支持 | 支持 | 支持 | 支持 |
SSI绝对值输入 | 不支持 | 支持 | 不支持 | 支持 |
EnDat绝对值输入 | 不支持 | 支持 | 不支持 | 支持 |
Tamagawa绝对值输入 | 不支持 | 支持 | 不支持 | 支持 |
BiSS绝对值输入 | 不支持 | 不支持 | 不支持 | 支持 |
Internal I/O | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
+/-10V模拟量输出 | 4 | 4 | 8 | 8 |
模拟量输出精度 | 12位 | 12位 | 12位 | 12位 |
模拟量输入 (0-10V) | 2 | 2 | 2 | 2 |
模拟量输入精度 | 12位 | 12位 | 12位 | 12位 |
数字量双向I/O (24V) | 0 | 0 | 0 | 0 |
数字量输入 (24V直流电) | 16 | 16 | 16 | 16 |
数字量输出 (24V直流电) | 8 | 8 | 8 | 8 |
色标输入 | 8 | 8 | 8 | 8 |
色标速度 | 20 µs | 20 µs | 20 µs | 20 µs |
看门狗(Watchdogs ) | 1 | 1 | 1 | 1 |
看门狗评级 | 最大29V、100mA | 最大29V、100mA | 最大29V、100mA | 最大29V、100mA |
外部I/O | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
+/-10V模拟量输出 | 16 | 16 | 16 | 16 |
模拟量输出精度 | 12位 | 12位 | 12位 | 12位 |
+/-10V模拟量输入 | 32 | 32 | 32 | 32 |
模拟量输入精度 | 12位 | 12位 | 12位 | 12位 |
数字量 I/O点 | 512 | 512 | 512 | 512 |
编程 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
Trio BASIC | 支持 | 支持 | 支持 | 支持 |
DXF 输入 | 支持 | 支持 | 支持 | 支持 |
G-Code | 支持 | 支持 | 支持 | 支持 |
HPGL | 支持 | 支持 | 支持 | 支持 |
IEC61131 | 支持 | 支持 | 支持 | 支持 |
机器人算法 | 不支持 | 不支持 | 不支持 | 不支持 |
最大程序 | 32 | 32 | 64 | 64 |
最大任务 | 10 | 10 | 22 | 22 |
软件 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
Motion Perfect 版本 | 4 | 4 | 4 | 4 |
扩展 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
扩展模块类型 | None | None | None | None |
最大模块 | 0 | 0 | 0 | 0 |
内存卡 | Micro SD | Micro SD | Micro SD | Micro SD |
物理 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
最高操作温度 | 45 °C | 45 °C | 45 °C | 45 °C |
最低操作温度 | 0 °C | 0 °C | 0 °C | 0 °C |
安装 | Rack | Rack | Rack | Rack |

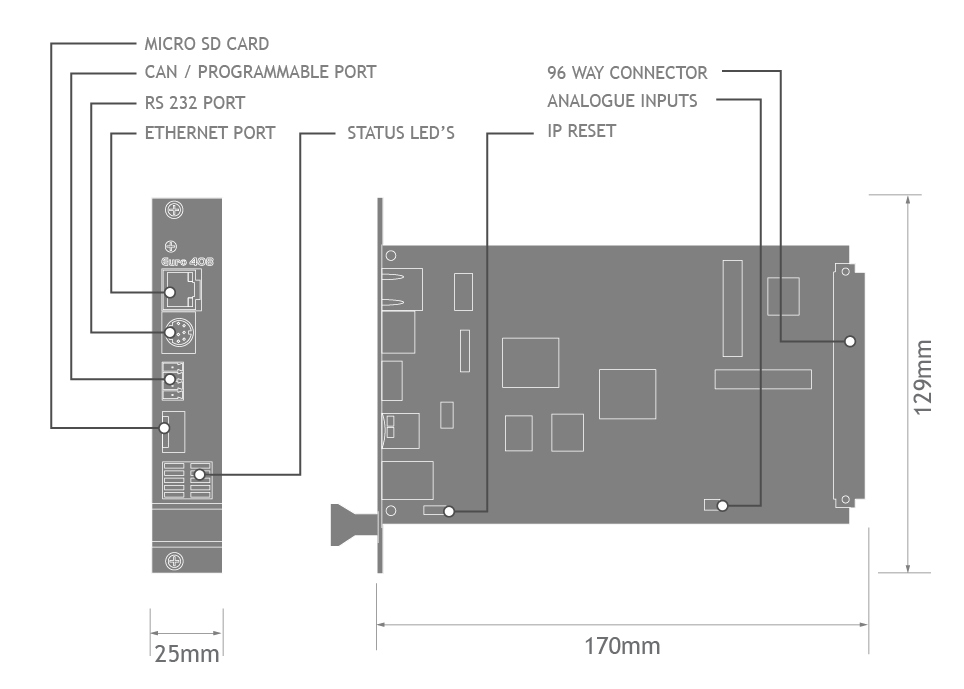

深 | 186.0 mm | 186.0 mm | 186.0 mm | 186.0 mm |
高 | 128.0 mm | 128.0 mm | 128.0 mm | 128.0 mm |
宽 | 25.0 mm | 25.0 mm | 25.0 mm | 25.0 mm |
重量 | 160 g | 160 g | 160 g | 160 g |
电源 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
供电电流 | 600 mA | 600 mA | 800 mA | 800 mA |
电源容限 | 5% | 5% | 5% | 5% |
供电电压 | 5 V | 5 V | 5 V | 5 V |
认证 | P831 Euro404 |
P832 Euro404 |
P833 Euro408 |
P834 Euro408 |
---|---|---|---|---|
CE | See note | See note | See note | See note |
RoSH | 支持 | 支持 | 支持 | 支持 |
UL |
注意:所有Euro板卡均符合CE标准 ,包括电源和接口。 |
标准功能 | |||
---|---|---|---|
标准轴 – 可以在软件上配置,作为步进脉冲方向输出或伺服驱动,也可配置为增量式编码器反馈 。 标准功能是一套ATYPE (轴类型),所有控制器都具备此功能。这些ATYP都基于脉冲输出和增量式编码器反馈。 |
|||
ATYPE | 描述 | ||
43 | 带使能输出的脉冲方向输出 | ||
45 | 带使能输出的正交编码器输出 | ||
63 | 带Z输入的脉冲方向输出 | ||
64 | 带Z输入的正交编码器输出 | ||
76 | 带Z输入的增量式编码器 | ||
78 | 带VFF_GAIN和使能输出1的脉冲方向 |
扩展功能 | ||||
---|---|---|---|---|
扩展轴 除了标准功能,这些轴也可以配置为绝对值编码器和闭环伺服(需要电压输出)。 只有标记模拟量闭环伺服的轴有模拟量输出并做闭环控制。 |
||||
ATYPE | 描述 | |||
30 | 模拟量反馈伺服 | |||
44 | 带Z输入的增量式编码器伺服 | |||
46 | Tamagawa绝对值伺服 | |||
47 | Endat 绝对值伺服 | |||
48 | SSI绝对值伺服 | |||
60 | 带Z输入的脉冲方向反馈伺服 | |||
77 | 带使能输出的增量式编码器伺服 | |||
92 | Biss绝对值伺服 |
产品 - Expansion |
---|

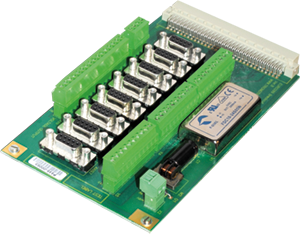

转接板 (P446) |
产品 - CAN I/O模块 |
---|

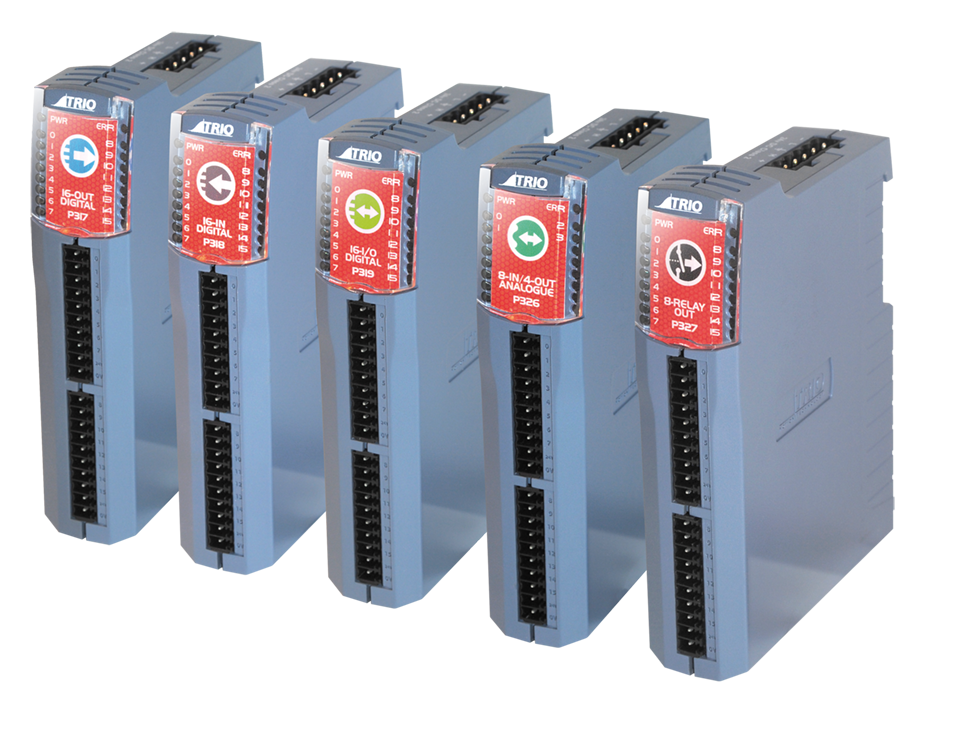

CAN I-O扩展模块 Trio的数字量和模拟量输入/输出扩展模块支持控制器进行简单灵活、低成本的 I/O 扩展。我们的扩展模块包括 24V 输入/输出模块、双向I/O模块,继电器和模拟量 I/O 模块。 |
产品 - 通用 |
---|
UNIPLAY 7-A /?list_58/ |
固件 - Euro404 | ||||||||
---|---|---|---|---|---|---|---|---|
最新版本 :
|
固件 - Euro408 | ||||||||
---|---|---|---|---|---|---|---|---|
最新版本 :
|
||||||||
软件 - 编程 |
---|
Motion Perfect使运动控制器的设置、诊断、调试和使用变得更加简单。它为用户提供了一个基于Windows的更易理解的界面,可进行快速应用开发、控制器配置及控制进程监控。 |
IEC 61131-3对编程语言、指令集以及工程的处理和结构进行了标准化。IEC 61131-3系统在上电后可运行1小时,工程师可在控制器上调试其程序。如果要持续运行,则需要为控制器购买用于运行IEC程序的功能启用码。用户可登陆Trio英文网站E-Store自行购买或从经销商处购买。 |
软件 - 扩展轴 |
---|
如需把P831升级到P832(Euro404),请登录Trio英文网站的E-Store购买P835升级码。 |
如需把P833升级到P834(MC403-Z),请登录Trio英文网站的E-Store购买P836升级码。 |
软件 - 扩展轴 |
---|
机器人算法功能使能码 (P750) P750机器人算法支持更复杂的FRAME转换,可轻松编程各种类机器人,包括SCARA和Delta。 (可登陆Trio英文网站E-Store购买)。 |
软件 - 应用程序 |
---|
CAD2Motion 此程序支持用户在CAD软件包中创建运动路径,例如AutoCAD,并通过一个Trio运动控制器把运动路径转换为可执行的代码。 |
AutoLoader AutoLoader是一个紧凑、自包含的软件包。它使Motion Perfect编写的工程发布变得非常简单。只需将工程添加到AutoLoader文件夹中,然后编辑一个脚本文件以提供加载顺序控制就可把工程发送给客户。 |
Trio MCLoader Trio MC Loader是一个 Windows ActiveX控件,可以把工程(采用Motion Perfect编程)和程序加载到运动控制器。可通过串行链接 、USB、Ethernet或基于控制器的PCI与控制器进行通讯。 on the Motion Coordinator. |
Trio PCMotion PCMotion是一个ActiveX控件,支持自定义的用户应用直接连接到Trio运动控制器。它可用于控制任意运动控制器的功能,同时把文本文件发送到运动控制器上。 |
TextFileLoader TextFileLoader支持把文件加载到控制器内存或SD卡上(安装以后)。因此,采用文本语言,例如G-Code和HPGL编写的程序可加载到用TrioBASIC程序解析和执行的控制器上。通过优化传输过程可以压缩文件,并减少传输时间。也可把传输过程设置为将文件引入到控制器上的FIFO缓冲器中。当文件很大时,这有助于减少机器的循环周期,增强通讯效果。 |
